| 是否进口：否 | 产地：中国 | 加工定制：是 |

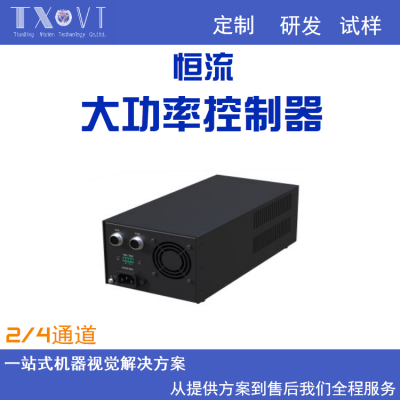

| 品牌：TX | 型号：TX-DPR24 | 产品名称：TX2/4数字控制器 |
| 适用范围：自动化光源 | 货号：TX-DPR24 | 用途：连接光源调节亮度，内外触发，频闪 |
| 产品认证：RS232 | 特色服务：一年内无条件换货 | 订货号：TXSJSZ24 |
| 最小包装数：1 | 物料编号：256 | 是否跨境货源：否 |
数字控制器特点
1、操作简便，可利用按键或PC进行调节，每个通道单独可调，具有256级高精度变化，可***控制光源亮度；
2、数码管显示通道值与亮度级，通过按键操作，简单易懂；
3、可利用RS232、USB、RJ45方式通讯，利用RJ45通讯时，最多可同时操作八台控制器；
4、LED显示通道亮灭，能直接观察相应通道是否处于打开状态，直观清楚；
5、外触发高低电平可选，采用高速光耦隔离，响应迅速，可靠性高；
6、具有记忆功能，重启后自动显示前次关机内容。
| 型号 | TX-DPR24##-# | TX-DPR24120-8 | 备注 |
| 通讯方式 | RS232 | RS232，USB，RJ45 | 可通过一台PC控制八台 电源 |
| 亮度调节方式 | PWM调节 | 改变PWM占空比调整电压 | |
| 触发延时时间 | <40us | 与负载有关 | |
| 外部触发频率 | ＜1/T | 由频闪时间决定,如：T=1ms，则外部触发，频率可达1K | |
| 外部触发输入电压 | 高电平5-24V，低电平0-1.5V | 正负触发可选 | |
| 通道数 | 2、4路 | 8路 | |
| 亮度调节级别 | 256级调节 | ||
| 驱动方式 | 恒定电压，改变其导通占空比 | ||
| 输入电压 | 170-260V | ||
| 待机功耗 | ＜3W | ||
数字控制器的使用方法
显示面板说明
1）调节按键功能
左起***位按键（S ）为"选择键"，按下时切换通道，可对4个通道进行设置；
左起***位按键（+）为"级数加"，每按1次，数码管加1，亮度增大一级；
左起第三位按键（-）为"级数减"，每按1次，数码管减1，亮度减小一级。
（2）数码管显示内容
左起***位为通道显示位，按下"S"键时，显示数值分别在"1、2、3、4、H"五个字间切换，"1"至"4"为当前设置的通道，"H"为触发功能选择。
当通道值是1-4时，后三位为参数状态位，以十进制表示，数值从000～255可调。当数值是H时，只有1和0选择（1为正触发，输出打开状态；0为负触发，输出关闭状态）。
举例：数码管显示"1050"，表示***通道亮度级别为50级。
当按下"+"键，切换至"H 1"时，表示当前所有输出为打开状态（当有高电平接入时，相应的通道关闭）。
（3）特殊情况说明
当通道值为"000"时，对应通道无电压输出。
任一通道的参数状态位的数值在001～255范围内时，相应通道正常输出。
每次接通电源后打开控制器，数码管显示输出为上一次关闭控制器前保存的状态，例如上一次关闭控制器前显示输出为"3168"，则本次打开后显示输出也为"3168"。
数字控制器适合为亮度控制要求高的光源供电，是***机器视觉系统集成的光源电源。
